DIY【sztrandusia】:1,图纸与改动方案

[复制链接]
发表于 2016-11-2 01:59 | 显示全部楼层 |阅读模式
【sztrandusia】
总长          495cm
水线          442cm
宽度          199cm
契水深度   20/100cm
排水量       510kg
帆面积       15.5mkw
自重           150kg

特别感谢 KoekWeiChew 提供了这份图纸。

另外也要感谢很多和我讨论,给建议,指导解惑的朋友。
也特别感谢某些一点贡献都没有,只会说风凉话的人。
 DIY【sztrandusia】:1,图纸与改动方案  DIY【sztrandusia】:1,图纸与改动方案
船体比较小,有个小储物仓,虽然我嫌船舷稍微低了一点点但是总体是符合我要求的。


计划明年秋天可以开始动工。

目前在翻译图纸的阶段,由于原图是波兰文完全不懂也没办法借助软件,连字母应该怎么打出来都不懂,所以目前请人在翻译中。
图纸是开放的,不涉及侵权。




以下是大概预想的最终效果。

改动部分:
1,主帆改为斜桁帆。根据对比分析后,发现改斜桁帆优点颇多,尤其是可以让6.5M的桅杆缩矮到5.2M,这样结合折叠桅杆后桅杆不会占用太多的体积,算是所有改动中最满意的一部分。

2,桅杆改为活动桅杆。
做小船主要就是方便拉上岸存放,所以这部分是一定要改的,目前被缩到5.2M的桅杆,做折叠应该没什么压力,根据佟老的建议,依旧是用铝合金的就好,为了方便折叠存放,自己增加了个折叠筒的小设计,这样会让折叠桅杆的折叠更加方便。

3,去掉稳向板,改为合板+铅结构的Bilge Keel。
目前确定0.3M2,需进一步咨询合板方面的专家,看如何能达到承重效果。

4,最后会增加一个可收合的遮阳蓬。
船身较小,太豪华像样的遮阳蓬估计是不太可能了,目前预想方案是在船尾做个桅杆架,桅杆架是个长条形的盒子,到时候可以拉出遮阳布盖在收起主帆的帆桁上,来达到遮阳效果。不知道帆桁架的支撑用金属做好,还是说直接用木头做比较好?又是一个忧愁的问题。

5,参考舷外机尺寸,想在尾部给舷外机做一个凹形船尾,这样舷外机可以挂在凹入的地方,设想船位两边凸出部分之间有个比较坚固的横版,可以用来装舵。有两种做法,一种是把凹位放在0号到1位之间的位置;另一种是在先把肋骨同比缩短距离,然后0好板后面增加两边的船尾。因为第二个方案对船底曲线影响比较厉害,而第一种方案会让船位最后的曲线有一定的损失,所以需要仔细斟酌。
然后舷外机进入这个位置后有两种方式,一种是像普通船外机一样做成活动式的,另一种方式可以干脆固定,转向依然用舵来负责。
6,根据情况看是否需要增加安全护栏。
 DIY【sztrandusia】:1,图纸与改动方案










楼主热帖
heatlevelLength overal (LOA) 4.95m 中文图纸
heatlevel1+1=1 双船合一的可能性讨论
heatlevelDIY【sztrandusia】:1,图纸与改动方案
heatlevel请各位大师进来帮我参谋一下扩展船仓的可行性
heatlevel今天脑洞又大开,关于船厕
heatlevel每个爱船之人,心中都有属于自己的一叶帆。
heatlevel有谁能整理个DIY帆船需要的工具。
heatlevelMacwester海运1972年至今的经典:Macwester 27
heatlevel问个傻问题,关于动物晕船。
heatlevelDIY【sztrandusia】:2,斜桁帆和舭龙骨部分的细节
heatlevel【sztrandusia】请教关于船只设计改动的问题
heatlevel4.9狂想

帖子的最近访客查看更多↓




上一篇:跟随“北京晚报”的视角来续写北京DIY造船记!
下一篇:2016.11.2日 正灵一号进度
航海家游艇俱乐部
回复

使用道具 举报

发表于 2016-11-7 13:31 | 显示全部楼层
逆流 发表于 2016-11-6 11:18
哇,把佟老请来了,荣幸。

佟老,想请教几个问题,希望能得到您的建议。


我觉得你考虑得太多了。
sztrandusia的全套图纸我已经下载看过,图纸是36张,还有12张制作时的照片,可以在造船时参考。
sztrandusia4.95,船不大,适合在封闭水域使用。
关于用什么形式的帆,我个人觉得都是可以的,安全起见,帆的面积最好不要超过原设计,除非稳向板也做相应的调整。初次建造不建议改成斜桁帆,否则桅杆及支索都要改动。如果是图省事才选择用斜桁帆,可以从其它地方借用一下斜桁帆的设计方案,应该可以找到。
改用舭龙骨是可以的,先要确定舭龙骨的长度和高度,确保平衡能力,再进行结构设计,确保根部的连接强度。舭龙骨可以用胶合板做,强度和抗变形能力优于实木板,可以在舭龙骨的底部镶装配重,但一定要保证连接的强度。用胶合板做舭龙骨只要厚度足够,支撑强度是可以满足要求的,毕竟船很轻,外面包几层玻璃布就可以了,不需要用不锈钢。
sztrandusia4.95的型宽是1.99米,定员4人,载荷变化不是很敏感,因此不需要调整舷高。
图纸给出的桅杆截面尺寸是74X62,你可以找相似的矩形铝管替代,铝管的壁厚不要小于3毫米,截面尺寸80X100应该够用,外装铝合金滑槽(借用滑轨就可以)。自制的桅杆会比模具生产的桅杆重一点,但增重有限,不用去考虑。
关于储物问题,直接放舱里就可以。尽量避免在甲板上开口,一免破坏整体强度。
最后是舵,该图纸给出的舵没有问题,按照图纸做就可以。
总之,如果觉得吃透图纸有一定的困难,尽量不要改动图纸。等这船造好用一段时间再考虑调整问题。

点评

谢谢佟老,你这一说我很多困惑都解开了,醍醐灌顶。 关于斜桁帆我有找到不少其他版本的斜桁帆,连同支索的架构也有,甚至连帆面积都差不多,这样的话应该可以直接套用。 舭龙骨方面,我想直接计算原设计的稳向板  详情 回复 发表于 2016-11-7 14:29
回复 支持 1 反对 0

使用道具 举报

 楼主| 发表于 2016-11-6 17:29 | 显示全部楼层
小心鲨鱼 发表于 2016-11-6 17:18
你一上来那么多问题,别把我们佟老师给吓跑了。

你以为佟老是你啊,这些问题难不倒佟老的。
回复 支持 0 反对 1

使用道具 举报

 楼主| 发表于 2016-11-2 02:11 | 显示全部楼层
翻译完图纸之后,下一步是CAD图看有没有需要细微调整的,这个自己不懂,看样子又得请人。

距离开工中间还有不少时间,图纸和CAD搞定了,可以自己先用10%的比例先试做一下小的看看怎么样。

另外还有个在动工之前要解决的事情是,需要找到一份Bilge Keel 的图纸,不然无从参考到时候会成为这个船最大的难题。

这是最大的难题,最大的难题,最大的难题。

如果能使用不锈钢之类坚硬的材质去做一个Bilge Keel,估计肯定会能达到需求,但这是在最后实在没办法的情况下才会实施这种方案,如果可以的话,我希望是用木材,中间挖一点空间出来做铅填充,达到压载、稳向还有支撑船体的效果。
如果使用木材质,那么合理的结构很重要。因为没见过Bilge Keel的资料或者图纸,这部分是心里最没底的。

希望有这种图纸的朋友可以分享一下,感激不尽。

点评

之前看过一个要钱的bilge keel图纸 网址 跟施工图片,希望帮到你  详情 回复 发表于 2016-11-2 08:50
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-11-2 02:13 | 显示全部楼层

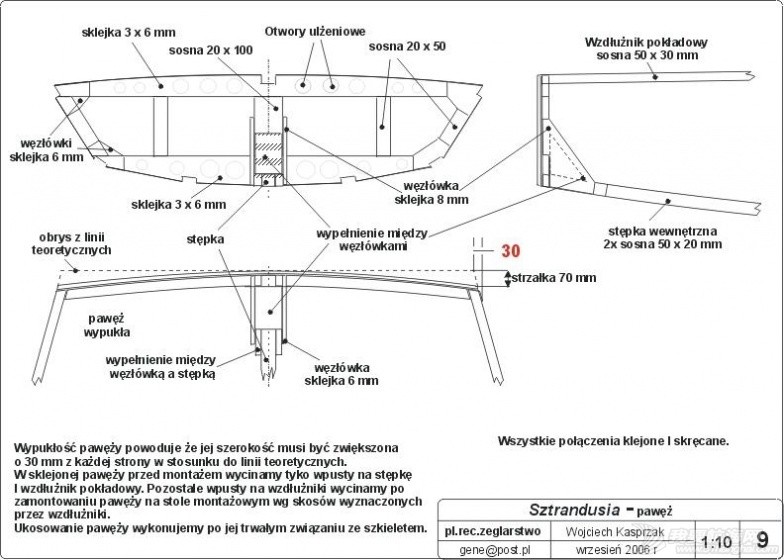

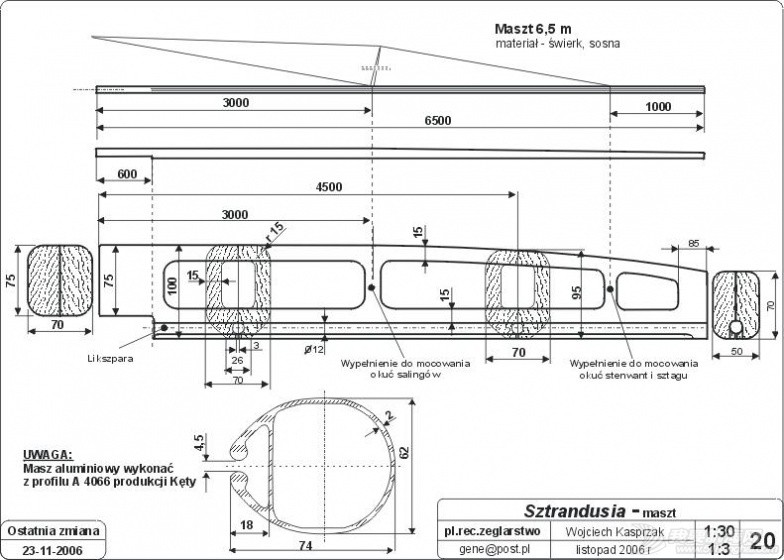

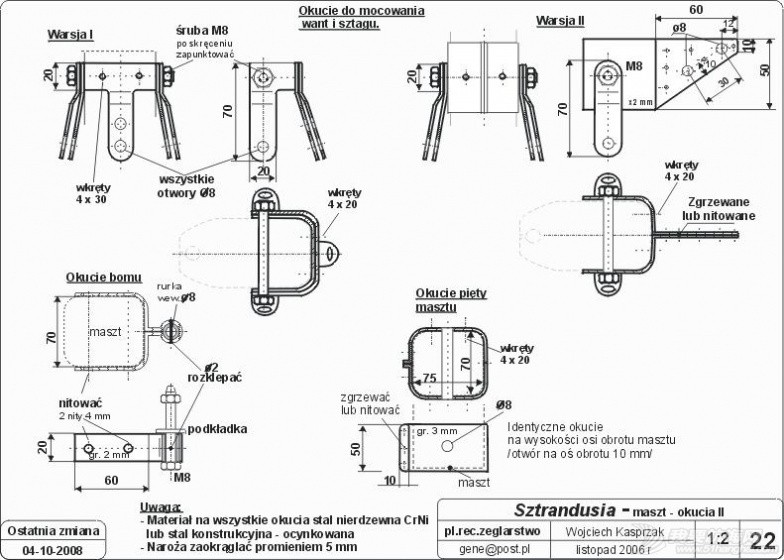

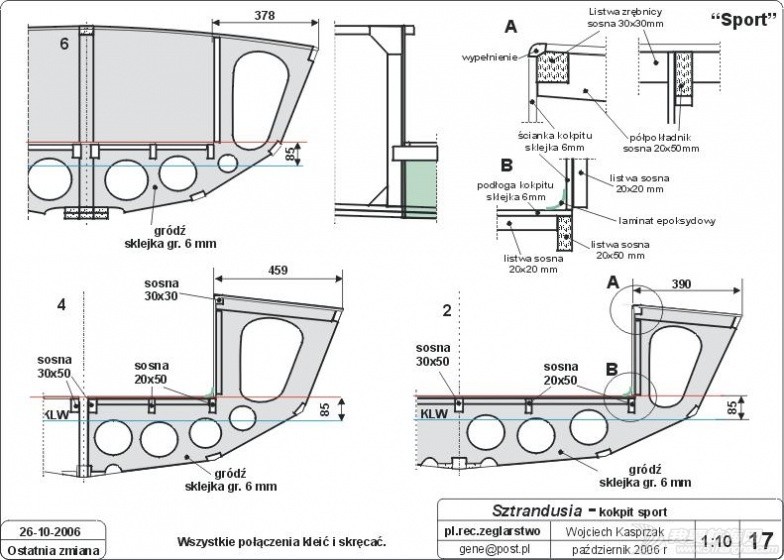

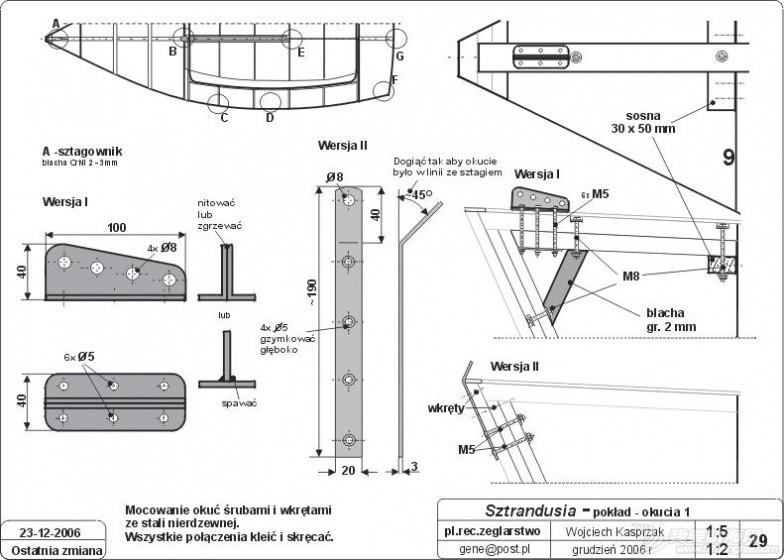

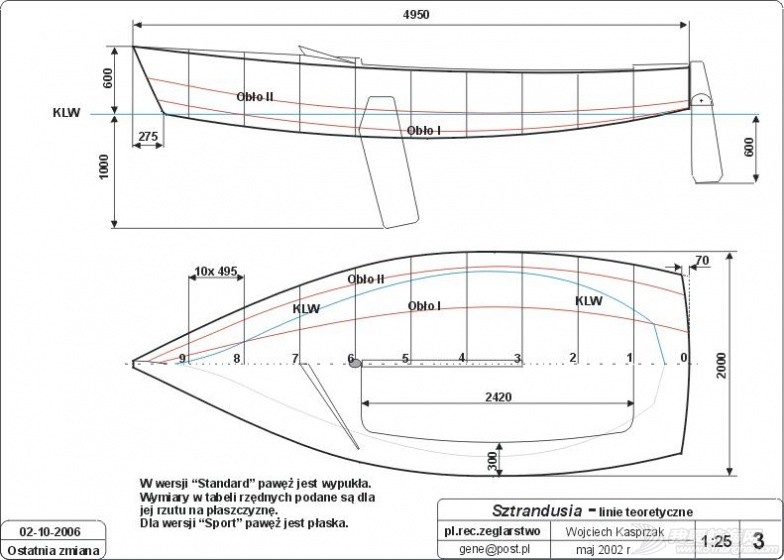

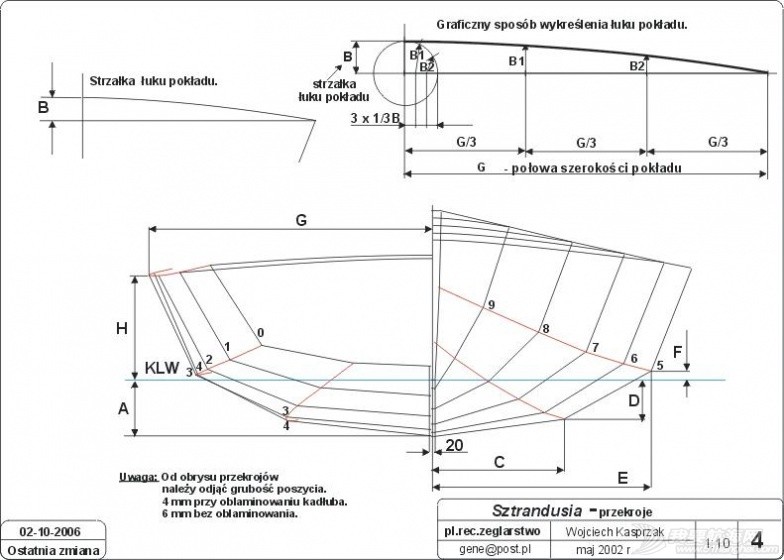

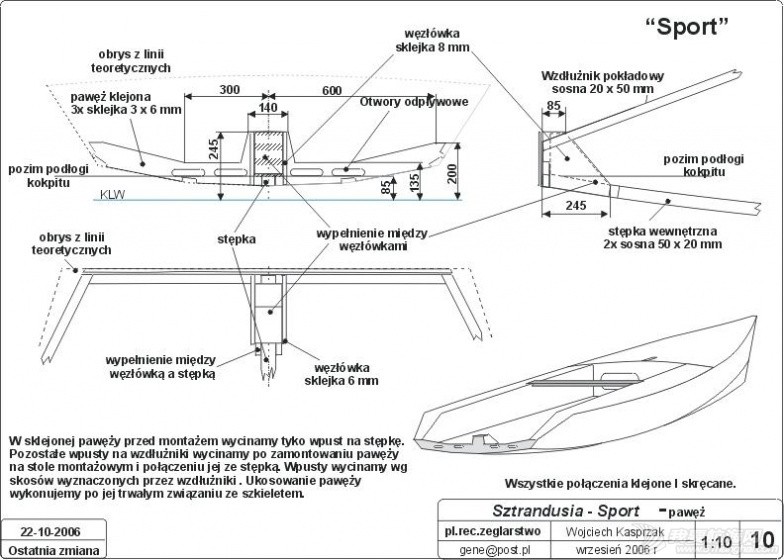

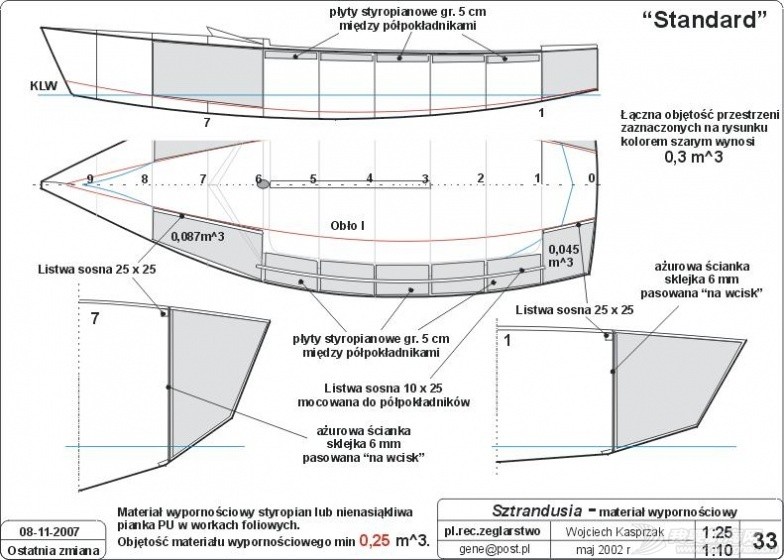

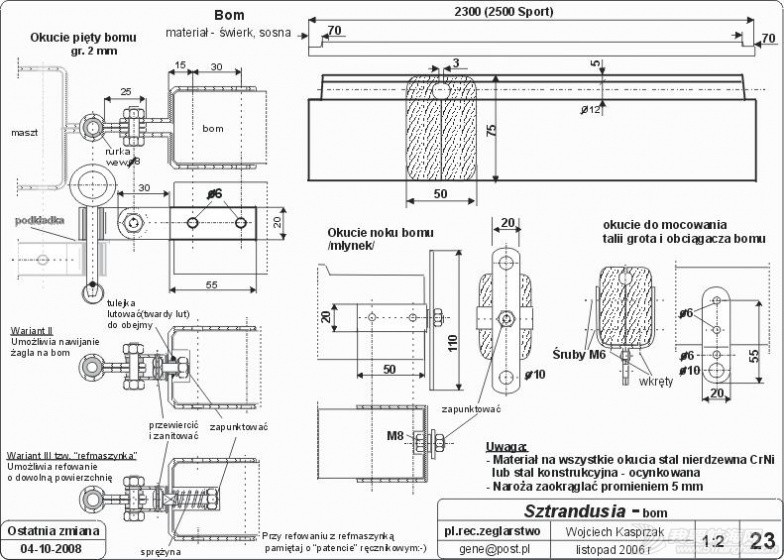

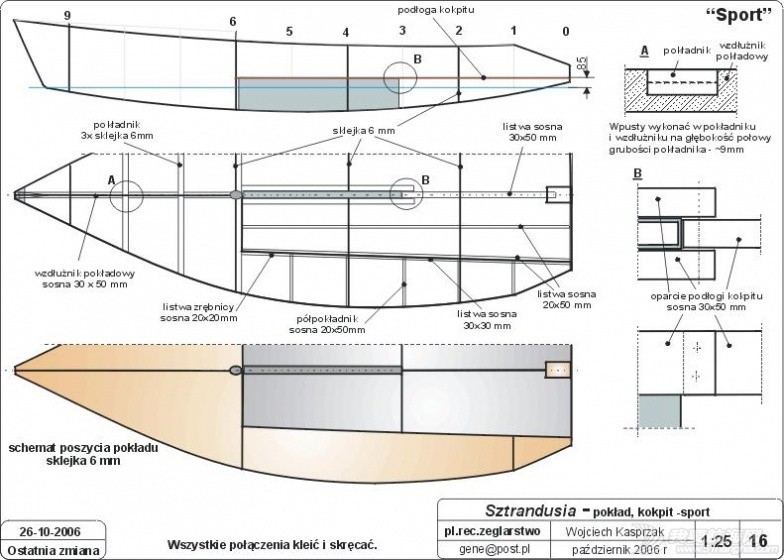

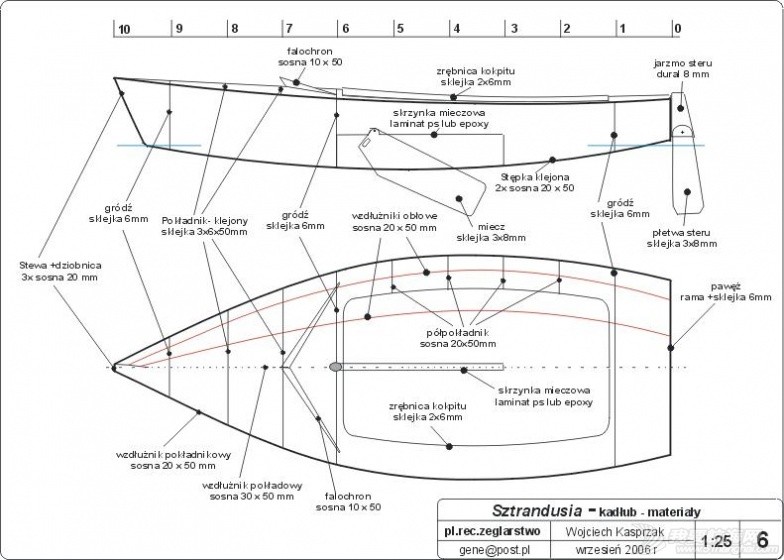

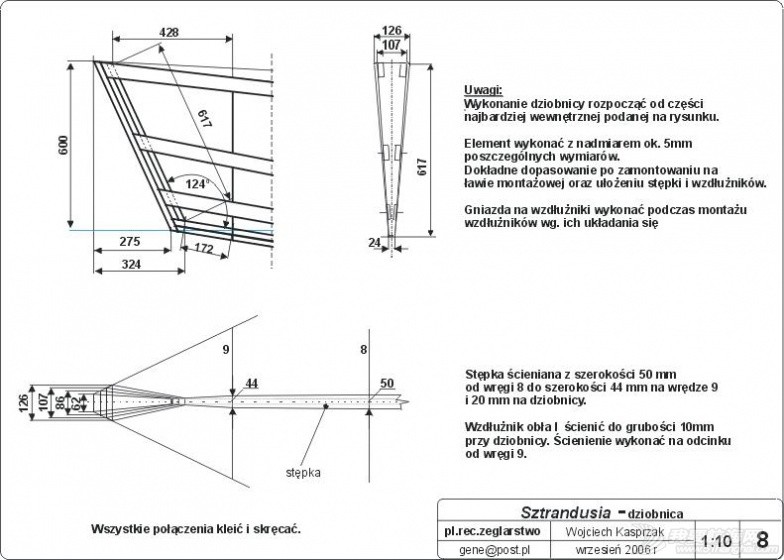

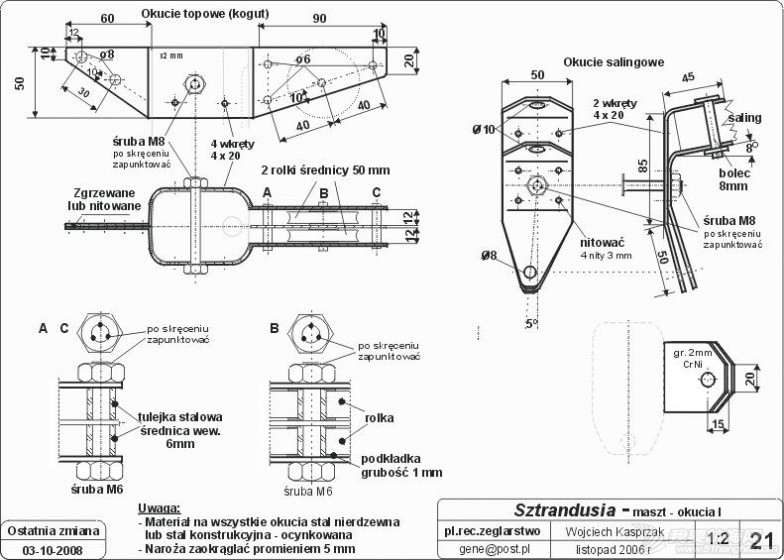

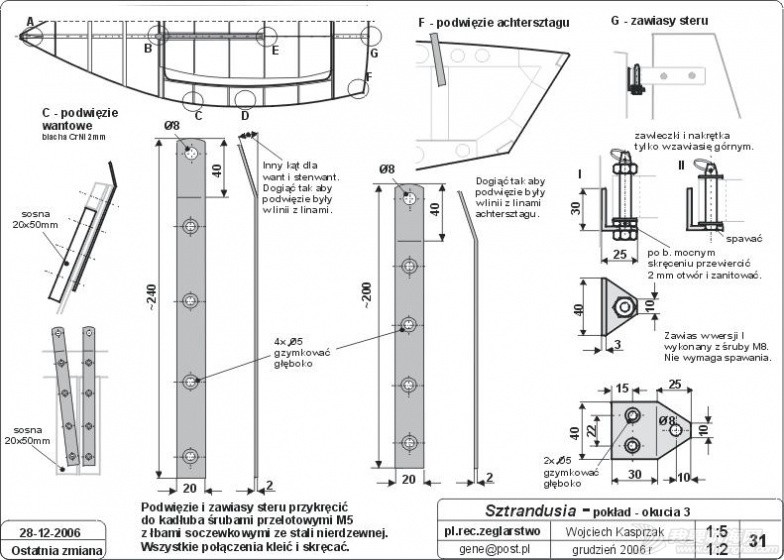

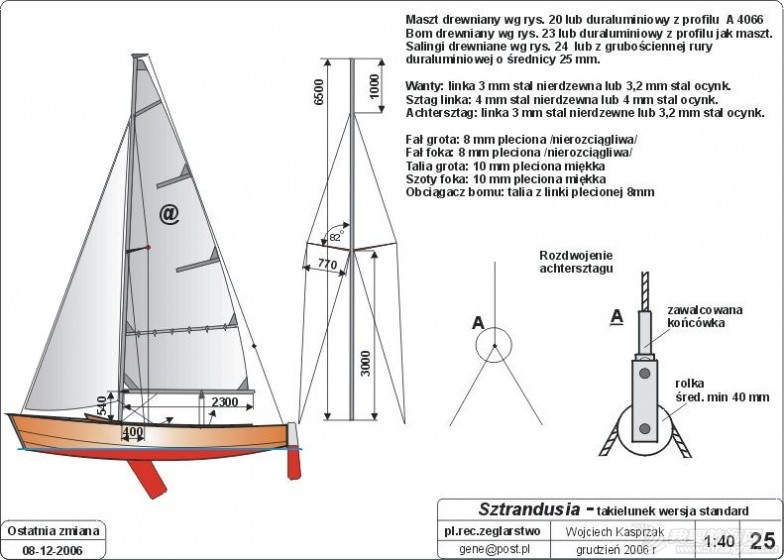

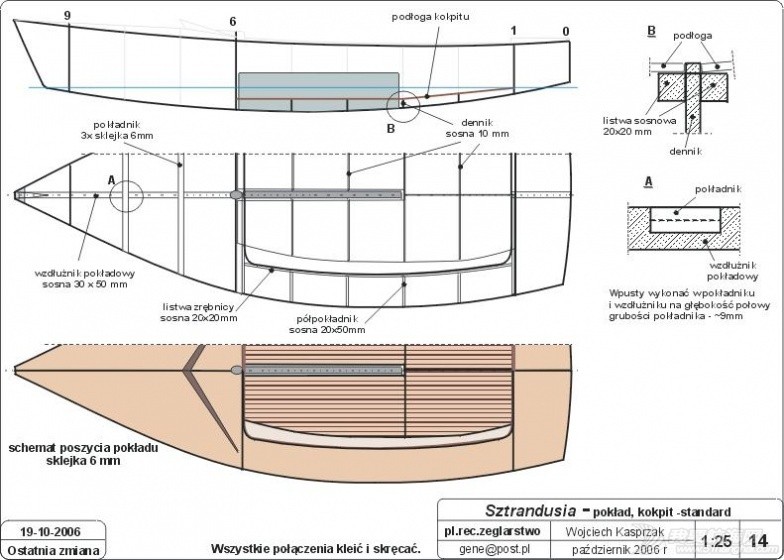

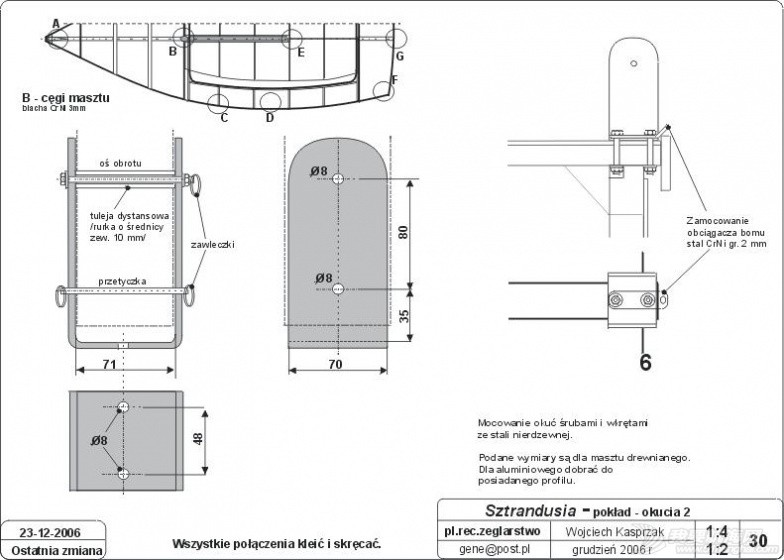

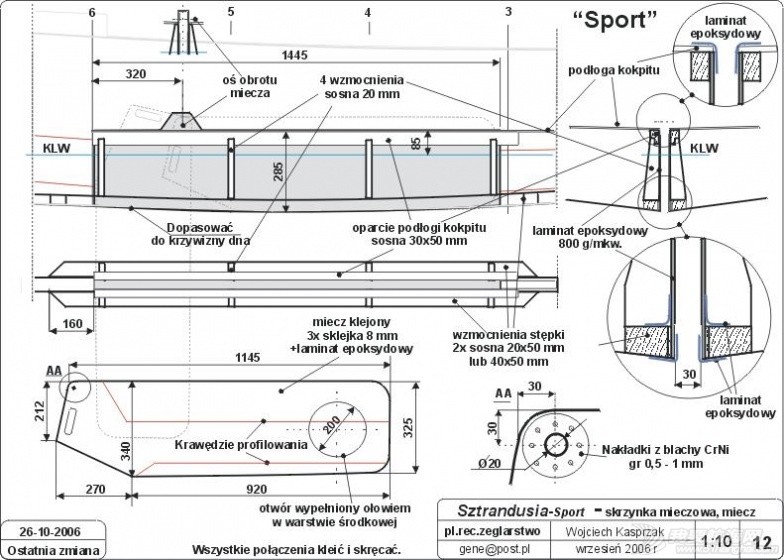

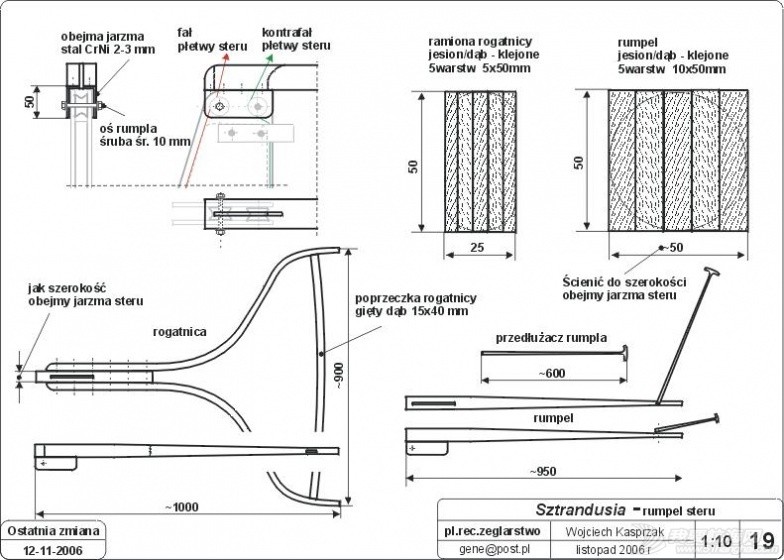

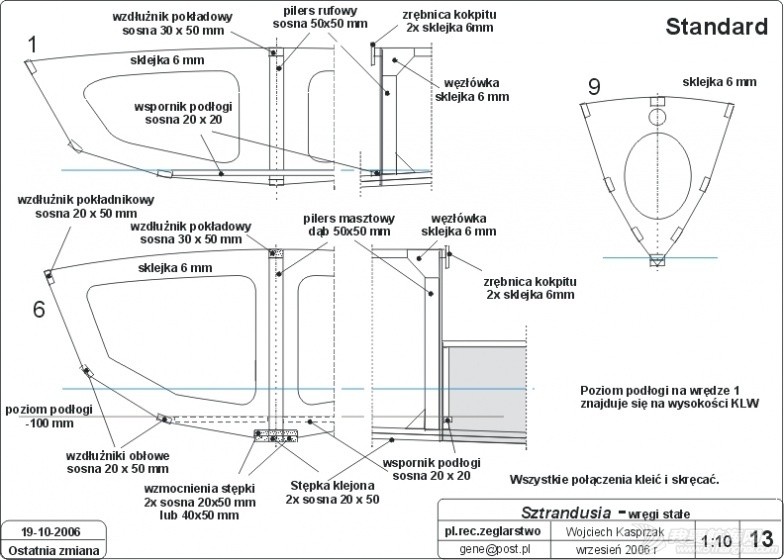

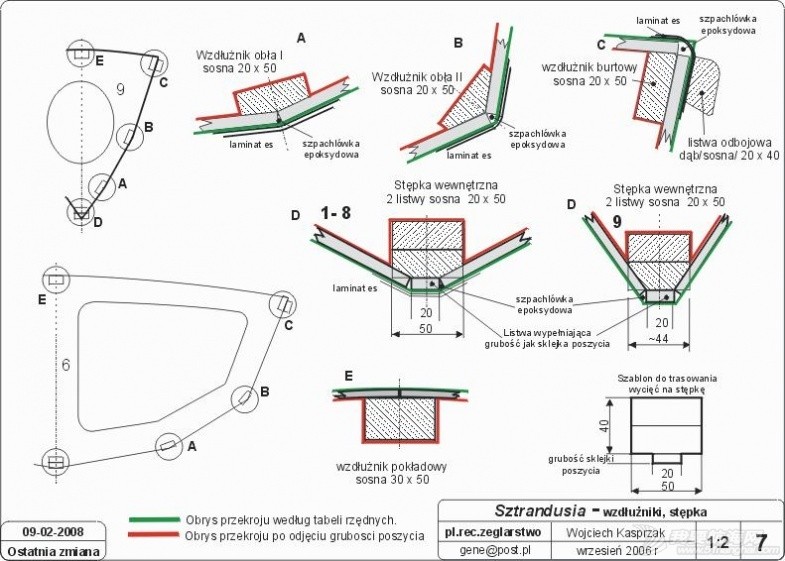

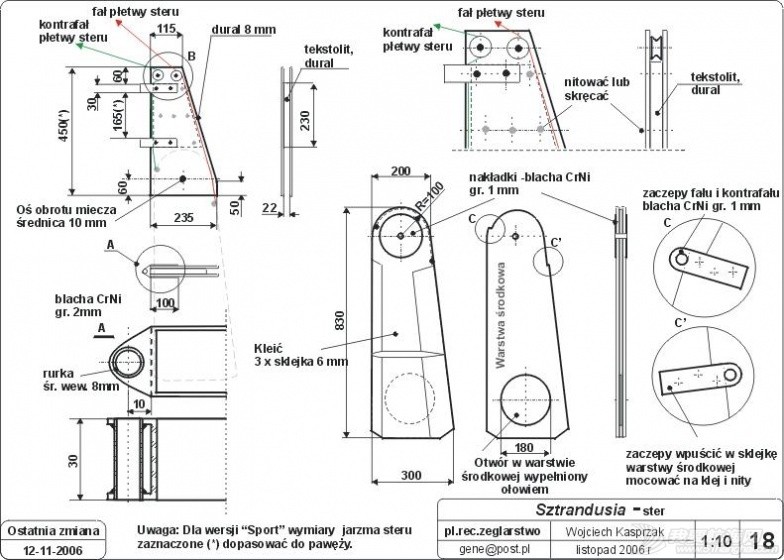

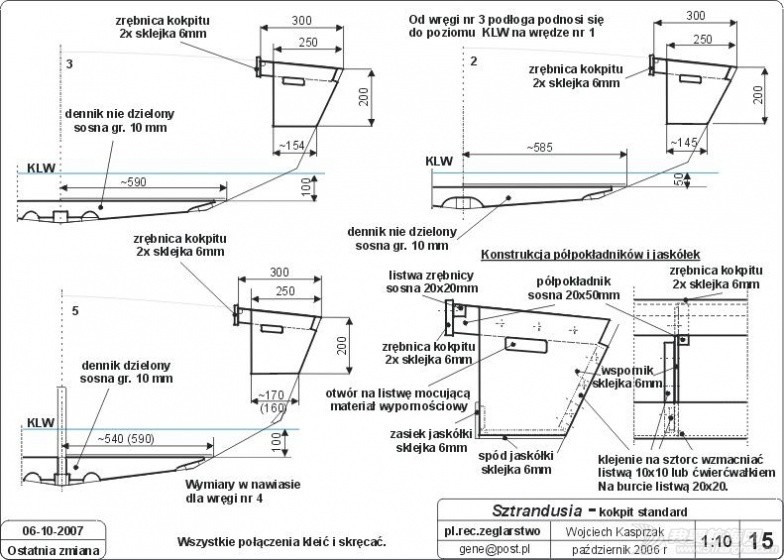

这是图纸部分
 DIY【sztrandusia】:1,图纸与改动方案  DIY【sztrandusia】:1,图纸与改动方案  DIY【sztrandusia】:1,图纸与改动方案  DIY【sztrandusia】:1,图纸与改动方案  DIY【sztrandusia】:1,图纸与改动方案  DIY【sztrandusia】:1,图纸与改动方案  DIY【sztrandusia】:1,图纸与改动方案  DIY【sztrandusia】:1,图纸与改动方案  DIY【sztrandusia】:1,图纸与改动方案  DIY【sztrandusia】:1,图纸与改动方案  DIY【sztrandusia】:1,图纸与改动方案  DIY【sztrandusia】:1,图纸与改动方案  DIY【sztrandusia】:1,图纸与改动方案  DIY【sztrandusia】:1,图纸与改动方案  DIY【sztrandusia】:1,图纸与改动方案  DIY【sztrandusia】:1,图纸与改动方案  DIY【sztrandusia】:1,图纸与改动方案  DIY【sztrandusia】:1,图纸与改动方案  DIY【sztrandusia】:1,图纸与改动方案  DIY【sztrandusia】:1,图纸与改动方案  DIY【sztrandusia】:1,图纸与改动方案  DIY【sztrandusia】:1,图纸与改动方案  DIY【sztrandusia】:1,图纸与改动方案  DIY【sztrandusia】:1,图纸与改动方案  DIY【sztrandusia】:1,图纸与改动方案  DIY【sztrandusia】:1,图纸与改动方案  DIY【sztrandusia】:1,图纸与改动方案  DIY【sztrandusia】:1,图纸与改动方案
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-11-2 02:16 | 显示全部楼层
目前开始做一些改动的解析:应该说用了很不精确的方式在做解析,所以各位专业人士见笑了。

 DIY【sztrandusia】:1,图纸与改动方案 瀹藉害涓庨珮搴




 DIY【sztrandusia】:1,图纸与改动方案 鑸緳楠ㄩ潰绉



 DIY【sztrandusia】:1,图纸与改动方案 涓诲竼瑙e喅鏂规.jpg


 DIY【sztrandusia】:1,图纸与改动方案 妗呮潌楂樺害.jpg

 DIY【sztrandusia】:1,图纸与改动方案 妗呮潌鏋














 DIY【sztrandusia】:1,图纸与改动方案
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-11-2 02:16 | 显示全部楼层
期间向佟老请教了一些问题,得到佟老的解惑,在此整理下以便开工的时候随时回查:
1,改斜桁帆是可行的,不过如果改动的话,桅杆的支索系统就会随着更改,需要增加侧支索。

2,稳向板没做出相应调整的情况下,帆面积最好不要超过原设计。

3,合板做的舭龙骨是可行的,保证面积和承重力的问题后,重点是连接强度。(这个还有待仔细斟酌解决方案)

4,荷载变化不敏感,所以舷高没必要改动。

5,不需要改成木桅杆,可以采用80*100的矩形铝合金管,厚度不要小于3毫米。

6,增加艉部的鳍式龙骨没必要,采用原设计就好。

7,肋骨部分,9.6.1三个肋骨是支撑船体的重点部位,需加强。

8,船壳和甲板建议用7层胶合板,肋骨建议用11层胶合板。

9,其他临时肋骨用刨花板。

10,船体原设计有4个封密舱,可以用泡沫填充+封密的方式来保障浮力。

11,建议先做个模型练手。(虽然我觉得5:1会比较好操作,不过貌似没那么大的地方可以用,所以考虑做10:1的。)

回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-11-2 02:16 | 显示全部楼层

5.2)

最终确认改动部分:

1,三角帆改斜桁帆。
