双人皮划艇改的三体帆船正在设计制作中,请多指导我呀

[复制链接]

0

好友

1

主题

268

贝壳

舵手

阿吹

Rank: 4Rank: 4Rank: 4Rank: 4

积分
2689
发表于 2020-7-14 20:28 | 显示全部楼层 |阅读模式

登录航海网,拥抱全世界

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
本帖最后由 luoxianqing 于 2020-7-14 21:03 编辑

因为玩帆板玩不明白,总是转完向就吃不到风了,吃到风方向又乱了,只能乱漂,撞礁撞线撞渔网,总之有啥撞啥,啥也避不开,到不了想去的位置, 微信图片_20200714200849.jpg
并且风向还变来变去,可把我这个菜鸟整苦了,于是想着先整个小帆船来研究一下风与帆的问题,因为帆船可以坐着慢慢研究,不像帆板那么紧张


因为手里有个4.7米单人海洋舟,就是我头像那条,所以想着拿这个来改帆船最快,但是单人皮划艇很容易翻掉,所以想想就买了个双人5.6米的海洋舟,大很多也长很多

买到手之后发现虽然大了好多,还是很容易翻掉,更别说装上长长的桅杆了
于是想着两边加两个浮筒,增加一下宽度应该会稳很多
浮筒于是很快做好了,绑上绑带,结果是划是不会翻掉了,但装帆上去还是容易翻掉
这下可好了,帆船最终成了翻船,
不过中国人民是有智慧的,办法总比困难多
于是我又想到拿管子把侧边浮筒撑开的办法
就是像这样子搞,把浮筒装在横管子上面
于是买了几根四米长的管子,准备把它变成宽4米的三体帆
大概是这个比例了,因为船和浮筒都挺长的,所以横杆准备上三条4米的,这样侧浮筒才不会跟海浪私奔了,它们得陪着我才对

但船既然大了,3.5平的小帆可能就吹不动了,于是想着做个大点的帆
想象中是做成这样的,一个主帆8平左右,再搞个三角帆

但是看到论坛中的中式帆装,感觉那个帆很好看呀

但是毕竟没用过中式帆,怕更难操作吃风,现在就很纠结
不过想想,就算是西式帆,我也是一样没操作过呀,好像可以不必那么纠结了......

但现在还是在纠结上中式帆还是西式帆,唉,我这选择困难症,先睡一会吧

楼主热帖




上一篇:我有个想法:可以出个10万元的众筹船么?
下一篇:安娜号完成
人生如梦
航海家游艇俱乐部
回复

使用道具 举报

9

好友

10

主题

751

贝壳

大副

Rank: 5

积分
8996
QQ
发表于 2020-7-19 11:40 | 显示全部楼层
买个kayaksailor吧,别折腾了,你这样弄比买个好的成品费时费钱

点评

[attachimg]323937[/attachimg][attachimg]323938[/attachimg][attachimg]323939[/attachimg][attachimg]323940[/attachimg] 楼主,这是kayaksailor,面积太小,拉不动你那双人船。  详情 回复 发表于 2020-9-9 00:54
你说的是下图这种吗?我问过下面这种帆不能落帆的,只能连桅杆一起拆下来,而我又不想每次都拆装一遍,所以想做成能收帆的,并且下图这种只能坐在皮划艇的坐舱里开,不能站出来的。所以我想改进一下,能够站出来观察  详情 回复 发表于 2020-7-19 16:24
你说的kayaksailor是这样的吗?  详情 回复 发表于 2020-7-19 16:21
你说的kayaksailor是这样的吗?  详情 回复 发表于 2020-7-19 16:21
你说的kayaksailor是这样的吗?  详情 回复 发表于 2020-7-19 16:21
回复 支持 反对

使用道具 举报

0

好友

1

主题

268

贝壳

舵手

阿吹

Rank: 4Rank: 4Rank: 4Rank: 4

积分
2689
 楼主| 发表于 2020-7-19 16:21 | 显示全部楼层
何剑波 发表于 2020-7-19 11:40
买个kayaksailor吧,别折腾了,你这样弄比买个好的成品费时费钱

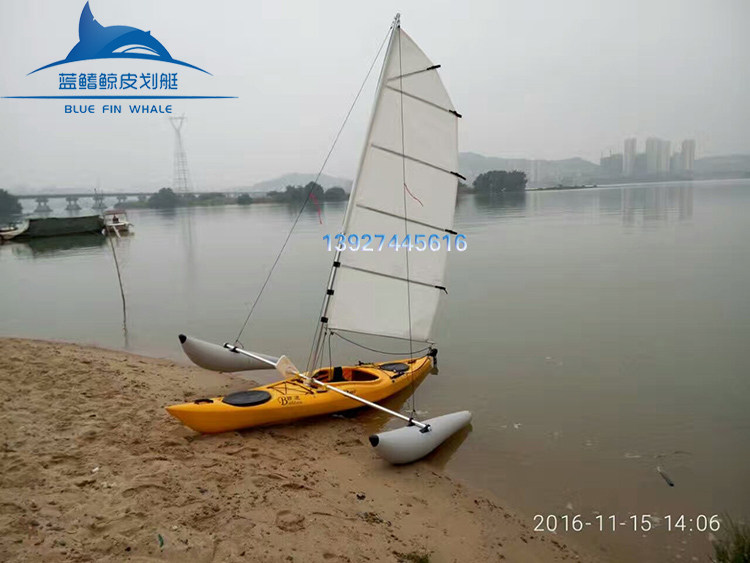

你说的kayaksailor是这样的吗?
人生如梦
回复 支持 反对

使用道具 举报

0

好友

1

主题

268

贝壳

舵手

阿吹

Rank: 4Rank: 4Rank: 4Rank: 4

积分
2689
 楼主| 发表于 2020-7-19 16:21 | 显示全部楼层
何剑波 发表于 2020-7-19 11:40
买个kayaksailor吧,别折腾了,你这样弄比买个好的成品费时费钱


你说的kayaksailor是这样的吗?
人生如梦
回复 支持 反对

使用道具 举报

0

好友

1

主题

268

贝壳

舵手

阿吹

Rank: 4Rank: 4Rank: 4Rank: 4

积分
2689
 楼主| 发表于 2020-7-19 16:21 | 显示全部楼层
何剑波 发表于 2020-7-19 11:40
买个kayaksailor吧,别折腾了,你这样弄比买个好的成品费时费钱


你说的kayaksailor是这样的吗?
人生如梦
回复 支持 反对

使用道具 举报

0

好友

1

主题

268

贝壳

舵手

阿吹

Rank: 4Rank: 4Rank: 4Rank: 4

积分
2689
 楼主| 发表于 2020-7-19 16:24 | 显示全部楼层
何剑波 发表于 2020-7-19 11:40
买个kayaksailor吧,别折腾了,你这样弄比买个好的成品费时费钱

你说的是下图这种吗?我问过下面这种帆不能落帆的,只能连桅杆一起拆下来,而我又不想每次都拆装一遍,所以想做成能收帆的,并且下图这种只能坐在皮划艇的坐舱里开,不能站出来的。所以我想改进一下,能够站出来观察和行驶的
人生如梦
回复 支持 反对

使用道具 举报

0

好友

1

主题

268

贝壳

舵手

阿吹

Rank: 4Rank: 4Rank: 4Rank: 4

积分
2689
 楼主| 发表于 2020-7-19 16:25 | 显示全部楼层
如果说不能收帆的话,碰到风大就麻烦了,并且停在码头不落帆,随时可能被一阵风吹翻啊
人生如梦
回复 支持 反对

使用道具 举报

0

好友

0

主题

83

贝壳

干练水手

Rank: 3Rank: 3Rank: 3

积分
678
发表于 2020-7-21 16:45 来自手机 | 显示全部楼层
我联系楼主花6000买条最便宜的op帆船,然后可以快速把迎风横风和顺风整明白……这样再上帆板会快很多……
回复 支持 1 反对 0

使用道具 举报

0

好友

1

主题

268

贝壳

舵手

阿吹

Rank: 4Rank: 4Rank: 4Rank: 4

积分
2689
 楼主| 发表于 2020-8-1 13:14 来自手机 | 显示全部楼层
皮划艇原配的尾舵太小了,买不到大的舵,自己做一个大的


人生如梦
回复 支持 反对

使用道具 举报

0

好友

1

主题

268

贝壳

舵手

阿吹

Rank: 4Rank: 4Rank: 4Rank: 4

积分
2689
 楼主| 发表于 2020-8-5 16:03 来自手机 | 显示全部楼层
稳向板用8mm铝板做的,不知道怎么磨成刀刃边


人生如梦
回复 支持 反对

使用道具 举报

0

好友

1

主题

268

贝壳

舵手

阿吹

Rank: 4Rank: 4Rank: 4Rank: 4

积分
2689
 楼主| 发表于 2020-8-11 14:57 来自手机 | 显示全部楼层
本帖最后由 luoxianqing 于 2020-8-12 18:20 编辑

boom face_049.png ,所谓的桁其实就是一条铝管+变径三通+两个限位环,好像效果挺好的,很灵活
20
20
20

点评

你的铝板8mm厚度,太厚了吧 一半厚度就够了  详情 回复 发表于 2020-8-24 18:47
人生如梦
回复 支持 反对

使用道具 举报

8

好友

9

主题

1563

贝壳

船长

Rank: 6Rank: 6

积分
16965

最佳新人灌水之王

发表于 2020-8-24 17:43 | 显示全部楼层
楼主厉害
回复 支持 反对

使用道具 举报

8

好友

9

主题

1563

贝壳

船长

Rank: 6Rank: 6

积分
16965

最佳新人灌水之王

发表于 2020-8-24 17:44 | 显示全部楼层
自己有动手能力,买点材料,花不了多少钱。
回复 支持 反对

使用道具 举报

8

好友

9

主题

1563

贝壳

船长

Rank: 6Rank: 6

积分
16965

最佳新人灌水之王

发表于 2020-8-24 17:59 | 显示全部楼层
有几个问题供参考:
1、你改的舵,还是在原舵的基础上加大舵面。真正船速快起来,舵轴不一定承受的了水的力量
2、浮筒横杆一定不能是单杆,单杆看起来省了一根横杆,对浮筒的稳定很不利,进而对操控不利。
3、你的浮筒和一般国内开发的(划艇+充气筒三体船)一样,是个相当大截面的浮筒。这种边浮筒阻力大,整体船在水上操控起来会很困难的。换句话说,看起来是那么回事,实际上忽悠人。浮筒过水截面一定要小!!
4、玩帆船,操控性很重要,如果操控性不好,船在水中不听指挥,风力带来的乐趣会消失殆尽,这时你就会发现,加帆是多此一举。

以上意见也请玩过划艇加饭的玩友吐槽踏脚

点评

关于侧浮筒的支撑杆,如果做成H型的,也就是双杆支撑,会稳定很多,但是造成的改动会很大,一般的皮艇前后甲板不在一个平面上,那就势对前后两根支撑杆做一下角度改动,需要精确计算和弯管机,如果是碳纤横杆,还需  详情 回复 发表于 2020-9-9 00:34
关于侧浮筒的支撑杆,如果做成H型的,也就是双杆支撑,会稳定很多,但是造成的改动会很大,一般的皮艇前后甲板不在一个平面上,那就势对前后两根支撑杆做一下角度改动,需要精确计算和弯管机,如果是碳纤横杆,还需  详情 回复 发表于 2020-9-9 00:33
非常感谢你的指导! 1、舵的问题我也感觉还差点舵效,毕竟是两侧加了长的浮筒,我考虑如果到时还不行,我就再做一个铝板的大舵。 2、浮筒的横杆用了3条4米长,直径40MM壁厚5MM的铝管,肯定是够稳够扎实了 3、浮筒  详情 回复 发表于 2020-8-24 21:25
回复 支持 反对

使用道具 举报

8

好友

9

主题

1563

贝壳

船长

Rank: 6Rank: 6

积分
16965

最佳新人灌水之王

发表于 2020-8-24 18:10 | 显示全部楼层
真正市场接受的划艇加帆应该是这样的 AdventureIsland_studio_3qrd_hibiscus_2018_png_1200x9999__generated.png
回复 支持 反对

使用道具 举报

8

好友

9

主题

1563

贝壳

船长

Rank: 6Rank: 6

积分
16965

最佳新人灌水之王

发表于 2020-8-24 18:11 | 显示全部楼层
边艇很窄很长,易于保持航迹
回复 支持 反对

使用道具 举报

8

好友

9

主题

1563

贝壳

船长

Rank: 6Rank: 6

积分
16965

最佳新人灌水之王

发表于 2020-8-24 18:47 | 显示全部楼层
luoxianqing 发表于 2020-8-11 14:57
boom,所谓的桁其实就是一条铝管+变径三通+两个限位环,好像效果挺好的,很灵活

你的铝板8mm厚度,太厚了吧  一半厚度就够了
回复 支持 反对

使用道具 举报

0

好友

1

主题

268

贝壳

舵手

阿吹

Rank: 4Rank: 4Rank: 4Rank: 4

积分
2689
 楼主| 发表于 2020-8-24 21:25 | 显示全部楼层
爱海一夫 发表于 2020-8-24 17:59
有几个问题供参考:
1、你改的舵,还是在原舵的基础上加大舵面。真正船速快起来,舵轴不一定承受的了水的 ...

非常感谢你的指导!
1、舵的问题我也感觉还差点舵效,毕竟是两侧加了长的浮筒,我考虑如果到时还不行,我就再做一个铝板的大舵。
2、浮筒的横杆用了3条4米长,直径40MM壁厚5MM的铝管,肯定是够稳够扎实了
3、浮筒是直径25CM的,已经比较细了,至于操控我也不知道具体如何,不过如果能够在浮筒上再做一个联动的舵,操控应该没问题,但这个不好实现,只能考虑把艇上的舵做大点
4、为了避免风力控制没学会,万一出去了回不来的情况,到时装一个3.5P的小机器上去,控制不好就落帆开机器回来。
暂时也就是这样想了。你发的那个hobie很棒,唯一不足就是只有一个位置,不能带人去玩,光是自己一个人的话,我还是喜欢帆板简单一些

点评

我的建议不是指导,而是切身体会。 你的设计实际已经避免了市面出现划艇加浮筒的帆船的结构问题,说明你已经提前考虑结构问题。建议:三根横杆肯定多了,两根最合理。还有横杆D40*5的规格大了,两根横杆D32*2  详情 回复 发表于 2020-8-25 13:14
人生如梦
回复 支持 反对

使用道具 举报

8

好友

9

主题

1563

贝壳

船长

Rank: 6Rank: 6

积分
16965

最佳新人灌水之王

发表于 2020-8-25 13:14 | 显示全部楼层
luoxianqing 发表于 2020-8-24 21:25
非常感谢你的指导!
1、舵的问题我也感觉还差点舵效,毕竟是两侧加了长的浮筒,我考虑如果到时还不行, ...

我的建议不是指导,而是切身体会。
    你的设计实际已经避免了市面出现划艇加浮筒的帆船的结构问题,说明你已经提前考虑结构问题。建议:三根横杆肯定多了,两根最合理。还有横杆D40*5的规格大了,两根横杆D32*2足够,D40*2也可。毕竟你只是双人皮划艇改装。 比较一下,市面上的划艇改装三体帆船,仅仅用一根D32的横杆就应付了(一根横杆,强度没有问题,就是结构很不合理,有偷工减料之嫌)。

点评

也非常感谢你分享的经验体会!谢谢!我用这么粗厚的杆主要是准备在这三条横杆上放两张大的充气拉丝板,这样就可以走出坐舱到板上活动了。本来准备用蹦床布的,但我不喜欢凹在里面不平的感觉,所以搞两张拉丝板的浮台  详情 回复 发表于 2020-8-30 07:37
回复 支持 反对

使用道具 举报

8

好友

9

主题

1563

贝壳

船长

Rank: 6Rank: 6

积分
16965

最佳新人灌水之王

发表于 2020-8-25 13:24 | 显示全部楼层
     横杆主要是起到防侧翻的作用,可以看成一根撬杠,这根撬杠的最大力矩就是浮筒的浮力乘以横杆半边长度。你可以按照这个数据来计算横杆承受的力矩,进而选取横杆的材料和结构结构尺寸。

点评

hobie类似结构的三体船,可以参考一下它的结构形式。 关于你仿制做的附加铝鳍板,实际上是被误导了。建议在边浮筒上,直接在淘宝上购买四个活动滑板商用的活动鳍板,在你的两个浮筒上一边安装两个,两个活  详情 回复 发表于 2020-8-25 13:35
回复 支持 反对
