[前沿设计] 如果请人还原或设计一条简单的五米船大概要花费多少?

[复制链接]
回帖奖励 3 贡献 回复本帖可获得 1 贡献奖励! 每人限 1 次
发表于 2016-10-1 18:48 | 显示全部楼层 |阅读模式
不是很复杂的船体。
就是普通的4.8或者4.9。

然后船的形状有个大概的照片,希望还原并稍稍改动下,主要就是要有肋板图和结构图,还有帮忙定好桅杆和稳向板,外加几个小细节。

船是很简单的,几乎没船舱,但是形状不是直线型而是流线型,可能设计过程需要测下线形如何布置会稍微合理些就好,休闲用,要求不会很高。

如果请人设计,做这样的图纸需要多少钱?

帖子的最近访客




上一篇:好想有这么一艘船,能够糅合美贵格26和珐伊26的所有优点
下一篇:个性船艇设计制造 ,希望遇到上海的志同道合的朋友,加微信1289929517
航海家游艇俱乐部
回复

使用道具 举报

发表于 2016-10-24 12:39 | 显示全部楼层
结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 01.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 02_2.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 03_2.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 04_2.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 05_2.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 06.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 07.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 08.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 09_2.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 10_2.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 11.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 12_2.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 13.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 14.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 15.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 16.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 17.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 18.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 19.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 20.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 21.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 22.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 23.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 24.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 25.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 26.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 27.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 28.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 29.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 30.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 31.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 32.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 33.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 34.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 35.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 36.jpg

点评

想再麻烦你一下,84# 的这套图纸船名叫什么。  详情 回复 发表于 2016-10-25 11:19
这套图纸可以理解为一套图纸多种方案么,25号图这种几乎没有船舱的设计很合适。  详情 回复 发表于 2016-10-24 13:26
好厉害,这个是公开图纸么?最后这个几乎没船舱的版本很适合我。 有足够宽敞的船尾舱(驾驶舱)  详情 回复 发表于 2016-10-24 13:24
回复 支持 反对

使用道具 举报

发表于 2016-10-20 13:45 | 显示全部楼层
逆流 发表于 2016-10-20 13:04
那个已经翻译完了,我是说你61#那个图,船型不太一样吧。

结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 01.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 01_2.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 02.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 02_2.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 03.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 03_2.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 04.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 04_2.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 05.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 06.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 07.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 08.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 09.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 10.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 11.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 12.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 13.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 14.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 15.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 16.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 17.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 18.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 19.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 20.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 21.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 22.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 23.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 24.jpg 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少? 25.jpg

点评

有个小问题,这套图是不是两个方案,所以有两个船体,3、4号图看起来比较像是两套方案?  详情 回复 发表于 2016-10-23 15:19
今晚回家我存下,对比4.95那个,应该还是有不少可以学习的地方。  详情 回复 发表于 2016-10-20 15:01
回复 支持 反对

使用道具 举报

发表于 2016-10-2 23:33 | 显示全部楼层
胖子水上漂 发表于 2016-10-2 23:09
好吧,比我想象中贵很多。

所以只能别那么挑剔,找便宜的图纸或者免费的图纸来做。

你買的是人家的經驗、人家的時間。
你自己摸索可要浪費多少光陰、多少材料?
錢比起時間是便宜的,你看做GR-750要花多少年的時間,而且我看也不是做的太完美、如果這麽多時間做出來的東西不能用、也許不是你要的怎麽辦?
20尺以下的船、難度較高的沒有經驗的人可能要1500-2000小時以上完成,每天6小時一個人可能要200天到一年以上,不信你可以問做過船的人看看。

我是真希望能多做出來、設計師也希望他的設計能多被做出來,可是東西本來不是那麽簡單的。
我自己的船買來5萬美元,修復要12萬美元、請3-5個人工作九個月,雖然自己動手的不多沒有那個心力根本不行、也幸好有同好幫忙。
所以爲什麽我放出來的都是合板骨架的圖,至少你們可以知道做船是不是自己喜歡、享受、願意花時間的。

真的要容易做的、合用的可以先做聯合國的圖,這個真的是設想好最簡單最可以實用的船,圖是免費的。
要不做做船模也行啊,你可以練習畫綫放大縮小。Daniel Bomzigher就是畫畫做船模出身才設計自己的船的。
回复 支持 反对

使用道具 举报

发表于 2016-10-1 18:50 | 显示全部楼层

回帖奖励 +1 贡献

你想做哪条船?
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-10-2 00:09 | 显示全部楼层
小呀小贝壳
回复 支持 反对

使用道具 举报

发表于 2016-10-2 03:43 | 显示全部楼层

回帖奖励 +1 贡献

很難說呢,什麽建造方法,重量,材料。
也有人興趣去測量保留古船的,也有法國朋友主要做這個爲生。
你的説法用原來成功的設計就好了,如Herreshoff 12 1/2。
结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少?
结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少?
流綫形的船要求高,沒有第一手的經驗是做不來的,我看過這裏做船的圖片,我覺得還沒有那方面的知識。
我自己在構思内地做的cutter也是多角合板的。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-10-2 10:25 | 显示全部楼层
KoekWeiChew 发表于 2016-10-2 03:43
很難說呢,什麽建造方法,重量,材料。
也有人興趣去測量保留古船的,也有法國朋友主要做這個爲生。
你的 ...

其实我是像把这个船的数据恢复出来并且改动一下,把尺寸改成5米小船,加个小小的船头舱可以用来放东西,另外这个船的稳向板有点像龙骨一样,不适合坐滩,所以像改成船底直接圆润可以坐滩的类型。

但是压仓重量的位置在哪里比较合理,压多重,这些就要懂得计算的人才能改动得出来。

点评

這船沒有中間板,穩向板是不是指Keel? 登陸不行,但灘上你只需要擔心船的做工,不是設計。 這個是英國日常,我也只擔心航行時撞到東西罷了,不是什麼問題。 但也有人給他設計一個中間板的版本了。 這個船  详情 回复 发表于 2016-10-2 11:48
回复 支持 反对

使用道具 举报

发表于 2016-10-2 11:48 | 显示全部楼层
胖子水上漂 发表于 2016-10-2 10:25
其实我是像把这个船的数据恢复出来并且改动一下,把尺寸改成5米小船,加个小小的船头舱可以用来放东西, ...

這船沒有中間板,穩向板是不是指Keel?
登陸不行,但灘上你只需要擔心船的做工,不是設計。
结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少?
结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少?
结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少?
這個是英國日常,我也只擔心航行時撞到東西罷了,不是什麼問題。
但也有人給他設計一個中間板的版本了。
這個船16尺少一點,是你說的尺寸,如果只是收東西圖片顯示不出來前面可以有門收東西的。睡人的話18尺以上才合用,人身長算6尺,前面浪費的位子加上小桌子收納也要8-10尺勉強,占18尺的一半了再多要占cockpit空間,也不是沒有這樣的設計,pocket ship和John Welsford的船就是這樣的設計,可是除了給小孩子用外還不太實際,
乾脆搭個帳篷更輕便,舒服,實用。
這個船有1500磅,20%是300磅,前面有300磅以上嗎?如果要換設計不只是殼,重量的問題,Mast要往後移或者改成gaff降低重心。
回复 支持 反对

使用道具 举报

发表于 2016-10-2 12:04 | 显示全部楼层
KoekWeiChew 发表于 2016-10-2 11:48
這船沒有中間板,穩向板是不是指Keel?
登陸不行,但灘上你只需要擔心船的做工,不是設計。

龙骨是Keel,
稳向板是一个活动式的,可以收起来的Keel。通常很多比较小的船会使用,随时收起来可以拉到沙滩上放着,直接船底坐滩。
不知道是不是你所说的中间板。

也有小船采用Keel 加 稳向板 的设计,但是通常只是顺着船底往船尾走一个横线,而不会采用大船那种从船底直接向下走的方式。

点评

英倫有些地方有低潮的現象但一直以來沒有擔心過這個問題,我那時的folkboat有五十歲了也這樣讓他躺著曬曬太陽,只有上漆維護時要架起固定。 中間板只是適應淺水區域航行,和上攤沒有關係。 當然我是說20-30噸位之  详情 回复 发表于 2016-10-2 12:21
回复 支持 反对

使用道具 举报

发表于 2016-10-2 12:21 | 显示全部楼层
逆流 发表于 2016-10-2 12:04
龙骨是Keel,
稳向板是一个活动式的,可以收起来的Keel。通常很多比较小的船会使用,随时收起来可以拉到 ...

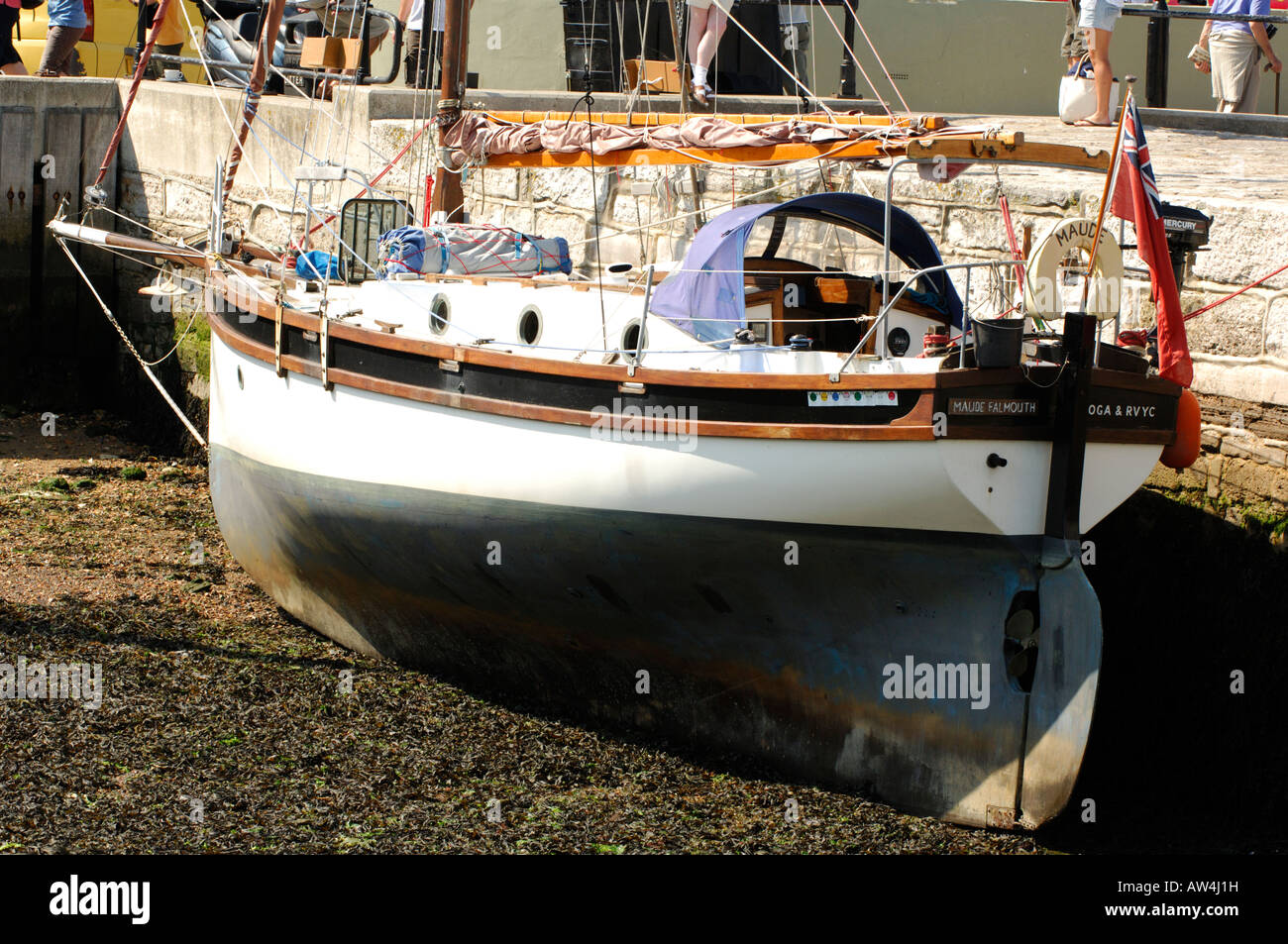

英倫有些地方有低潮的現象但一直以來沒有擔心過這個問題,我那時的folkboat有五十歲了也這樣讓他躺著曬曬太陽,只有上漆維護時要架起固定。
中間板只是適應淺水區域航行,和上攤沒有關係。
當然我是說20-30噸位之內的小船,boat,50噸位的ship可能不能這樣。

你是淺水用的話是有人設計中間板的版本,但這麼輕的船只吃水深0.8米。
回复 支持 反对

使用道具 举报

发表于 2016-10-2 12:44 | 显示全部楼层
KoekWeiChew 发表于 2016-10-2 12:21 结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少?
英倫有些地方有低潮的現象但一直以來沒有擔心過這個問題,我那時的folkboat有五十歲了也這樣讓他躺著曬曬 ...

这是因为中国这边政策原因,所以DIY通常会选择16.2英尺内,超出这个限制需要办理证件,而DIY的船在办理证件上难度较高。
加上中国泊位租金的问题,所以DIY爱好者会倾向小船并且方便平时不玩时放到车库里。

所以16.2英寸这样的小船,通常不会选择传统的Keel,而会选择可收起的 稳向板,或者向船尾横线的Keel加 稳向板的设计。

通常一直到26英尺还有部分船用 稳向板,方便上岸,而超出26英尺的就全都是Keel了。

点评

我偏向keel boat是因為它的重量是在結構內部的,穩定性較好,internal ballast是這樣說,這裡熱帶的天氣會生青苔,沾石頭之類的雜物在裡面,我一直強調木船壞是由裡面的濕度開始殼外的木在水面下沒有氧氣讓它腐爛  详情 回复 发表于 2016-10-2 13:05
来自我要航海网ios手机客户端
回复 支持 反对

使用道具 举报

发表于 2016-10-2 13:05 | 显示全部楼层
逆流 发表于 2016-10-2 12:44
这是因为中国这边政策原因,所以DIY通常会选择16.2英尺内,超出这个限制需要办理证件,而DIY的船在办理证 ...

结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少?
我偏向keel boat是因為它的重量是在結構內部的,穩定性較好,internal ballast是這樣說,這裡熱帶的天氣會生青苔,沾石頭之類的雜物在裡面,我一直強調木船壞是由裡面的濕度開始殼外的木在水面下沒有氧氣讓它腐爛,中間板不管做工多精良使用下來還是會進水的,如果是玻璃纖維就還可以,可是移動時也有噪音。
我自己遇過也有好的中間板船,finnese之類的都是為特定水域而設計的,沒有辦法就要用中間板,事實上中間板目前只用在dinghy上面,兒童書swallows and the amazons,amazons的dinghy就是這樣的例子。
拖車只是設計上的問題,不難解決。看圖
回复 支持 反对

使用道具 举报

发表于 2016-10-2 13:10 | 显示全部楼层
KoekWeiChew 发表于 2016-10-2 13:05
我偏向keel boat是因為它的重量是在結構內部的,穩定性較好,internal ballast是這樣說,這裡熱帶的天 ...

恩,这种就是我说的船底横线Keel,这种还是可以用拖车的。

就怕那种往船底向下延伸的。

这种船底 平行(水平)的Keel,在防止逆风时横移的效率够么?

点评

這個是我小時候看的兒童書主角們用的dinghy,最近有電影了,他們的對手amazons是用有中間板的簡單小船。 中間板還有個問題,他們占甲板位子。我不排斥中間板,可是原本只有0.8米吃水深的設計根本不需要中間板。  详情 回复 发表于 2016-10-2 13:14
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-10-2 13:13 | 显示全部楼层
KoekWeiChew 发表于 2016-10-2 11:48
這船沒有中間板,穩向板是不是指Keel?
登陸不行,但灘上你只需要擔心船的做工,不是設計。

这个尺寸的船,不会考虑床和睡觉的问题。

主要就是考虑有个小舱可以放帐篷,放一些食物和水,还有如果可以的话为女士在厕所里建个小WC。

点评

16尺以內這個設計可以了。  详情 回复 发表于 2016-10-2 13:17
回复 支持 反对

使用道具 举报

发表于 2016-10-2 13:12 | 显示全部楼层
结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少?
這個是我小時候看的兒童書主角們用的dinghy,最近有電影了,他們的對手amazons是用有中間板的簡單小船。
结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少?
中間板還有個問題,他們占甲板位子。我不排斥中間板,可是原本只有0.8米吃水深的設計根本不需要中間板。1.2-1.5米以上可能水域上有考慮的必要。
回复 支持 反对

使用道具 举报

发表于 2016-10-2 13:14 | 显示全部楼层
逆流 发表于 2016-10-2 13:10
恩,这种就是我说的船底横线Keel,这种还是可以用拖车的。

就怕那种往船底向下延伸的。

结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少?
這個是我小時候看的兒童書主角們用的dinghy,最近有電影了,他們的對手amazons是用有中間板的簡單小船。
结构图,照片,如何,休闲 如果请人还原或设计一条简单的五米船大概要花费多少?
中間板還有個問題,他們占甲板位子。我不排斥中間板,可是原本只有0.8米吃水深的設計根本不需要中間板。1.2-1.5米以上可能水域上有考慮的必要。

效率是Keel boat肯定好的,不能相比。
回复 支持 反对

使用道具 举报

发表于 2016-10-2 13:17 | 显示全部楼层
胖子水上漂 发表于 2016-10-2 13:13
这个尺寸的船,不会考虑床和睡觉的问题。

主要就是考虑有个小舱可以放帐篷,放一些食物和水,还有如果 ...

16尺以內這個設計可以了。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-10-2 13:22 | 显示全部楼层
KoekWeiChew 发表于 2016-10-2 13:12
這個是我小時候看的兒童書主角們用的dinghy,最近有電影了,他們的對手amazons是用有中間板的簡單小船。
...

所以你觉得恢复那个贝壳船,并改动成16英尺的小船,加上和船底平行的Keel,再稍微提高船舷,是不是可行的?

点评

你說buzzards bay 15?那個是競賽用船不適合休閒用。 要有效率的競賽船是寬度是長度的四分一以下,你要縮到16尺那麼寬度要4尺以下。 競賽船的Overhang在水面上的部分是比較長的,15尺吃水縮成10尺左右可用空間和承  详情 回复 发表于 2016-10-2 13:29
回复 支持 反对

使用道具 举报

发表于 2016-10-2 13:22 | 显示全部楼层
逆流 发表于 2016-10-2 13:10
恩,这种就是我说的船底横线Keel,这种还是可以用拖车的。

就怕那种往船底向下延伸的。


回复 支持 反对

使用道具 举报

发表于 2016-10-2 13:29 | 显示全部楼层
胖子水上漂 发表于 2016-10-2 13:22
所以你觉得恢复那个贝壳船,并改动成16英尺的小船,加上和船底平行的Keel,再稍微提高船舷,是不是可行的 ...

你說buzzards bay 15?那個是競賽用船不適合休閒用。
要有效率的競賽船是寬度是長度的四分一以下,你要縮到16尺那麼寬度要4尺以下。
競賽船的Overhang在水面上的部分是比較長的,15尺吃水縮成10尺左右可用空間和承載量是很少的。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-10-2 13:32 | 显示全部楼层
KoekWeiChew 发表于 2016-10-2 13:17
16尺以內這個設計可以了。

贝壳船可以么?

我想找个人帮忙还原并依照我的思路改动一下这个船。

点评

那一艘?我這裡貼圖的還是另外的設計?  详情 回复 发表于 2016-10-2 13:40
回复 支持 反对

使用道具 举报

发表于 2016-10-2 13:34 | 显示全部楼层
KoekWeiChew 发表于 2016-10-2 13:14
這個是我小時候看的兒童書主角們用的dinghy,最近有電影了,他們的對手amazons是用有中間板的簡單小船 ...

所以你的建议是,不管如何,尽量还是使用Keel boat的设计?

点评

除非真的有必要淺水,我看是沒有必要把簡單的東西、設計複雜化,設計拖車比複雜些的船容易,維護上使用上也容易。  详情 回复 发表于 2016-10-2 13:39
回复 支持 反对
