DIY【sztrandusia】:2,斜桁帆和舭龙骨部分的细节

[复制链接]
发表于 2016-11-16 00:47 | 显示全部楼层 |阅读模式
【sztrandusia】
改动的部分,其他大多没什么问题。
敏感部分主要集中在帆和舭龙骨,动一发而牵全身,所以需要单独拿出来做细致的分析。
所以需要针对斜桁帆和舭龙骨部分细致化,尽量找出可能会影响到的地方。

 DIY【sztrandusia】:2,斜桁帆和舭龙骨部分的细节

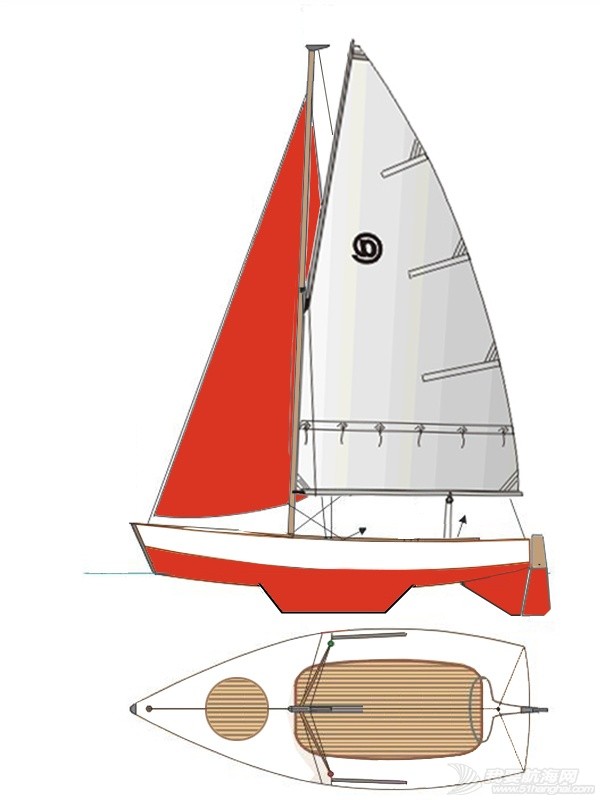

主要问题是效力中心是否会改变。
主要考虑桅杆降低、三角帆改斜桁帆之后,效力中心的位置是否会因此而产生偏移?
另外根据效力中心安装稳向板、普通鳍形龙骨、还有舭龙骨之间有没有区别?是不是不管什么龙骨都是需让中心点位于效力中心?





楼主热帖
heatlevelLength overal (LOA) 4.95m 中文图纸
heatlevel1+1=1 双船合一的可能性讨论
heatlevelDIY【sztrandusia】:1,图纸与改动方案
heatlevel请各位大师进来帮我参谋一下扩展船仓的可行性
heatlevel今天脑洞又大开,关于船厕
heatlevel每个爱船之人,心中都有属于自己的一叶帆。
heatlevel有谁能整理个DIY帆船需要的工具。
heatlevelMacwester海运1972年至今的经典:Macwester 27
heatlevel问个傻问题,关于动物晕船。
heatlevelDIY【sztrandusia】:2,斜桁帆和舭龙骨部分的细节
heatlevel【sztrandusia】请教关于船只设计改动的问题
heatlevel4.9狂想

帖子的最近访客查看更多↓




上一篇:有谁能整理个DIY帆船需要的工具。
下一篇:求DIY折纸造船法图纸
航海家游艇俱乐部
回复

使用道具 举报

 楼主| 发表于 2016-11-16 00:47 | 显示全部楼层
关于斜桁帆
 DIY【sztrandusia】:2,斜桁帆和舭龙骨部分的细节

三角帆属于软帆,而斜桁帆算是软帆上端加一个骨架,帆面积在原设计的范围内,改斜桁帆的方式,实际是保持面积的同时缩短了桅杆高度,可能受风的时候桅杆受力的位置降低了不少,另外因为构造不同,在同样风力情况下得到的力量会有所不同。不知道斜桁帆对效力中心会不会有所影响?


根据无尽艺的指点,斜桁帆的效力中心会比原设计的三角帆靠后一点点。

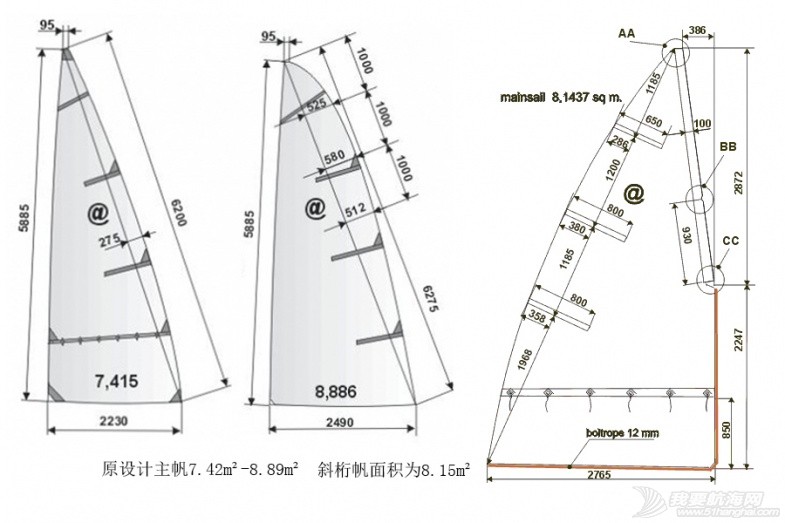

如图 @ 处。
那么粗略计算,效力中心从桅杆的0.3的位置,去到1.0的位置,差距0.7。



Length overal (LOA) 4.95m的图纸上看,确实稳向板的位置被放置到五号板之后,完全放下后以五号板后面作为中心点。另外考虑当顺风时,效力中心会稍稍靠前。
所以效力中心的位置应该折中一下,把位置定在5号肋的位置。



那么如果使用稳想板的话就是4.5-5.5的位置。
如果是舭龙骨,位置起码应该在4-6,甚至3.5-6.5的位置。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-11-16 00:48 | 显示全部楼层
关于舭龙骨
 DIY【sztrandusia】:2,斜桁帆和舭龙骨部分的细节
咨询过做海洋板的人,如果8mm*3块,是可以承受船体重量的,舭龙骨两侧都有,两个8mm*3一起承担重量应该是很妥当不会有什么问题的。

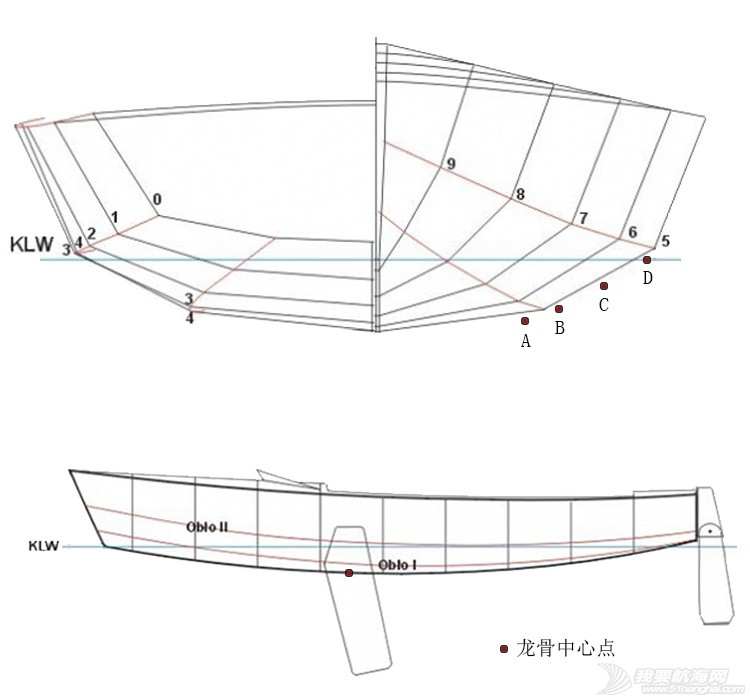

上图为舭龙骨应该设定的位置。
