通讯导航 CP200 ---- SideVision™ 侧扫声纳模块

2016-8-8 16:44 · 配件改装
来自: 山东

登录航海网,拥抱全世界

您需要 登录 才可以下载或查看,没有账号?立即注册

x

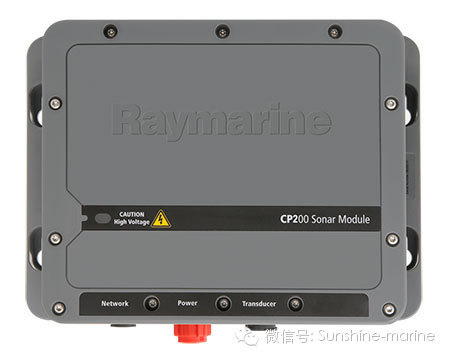

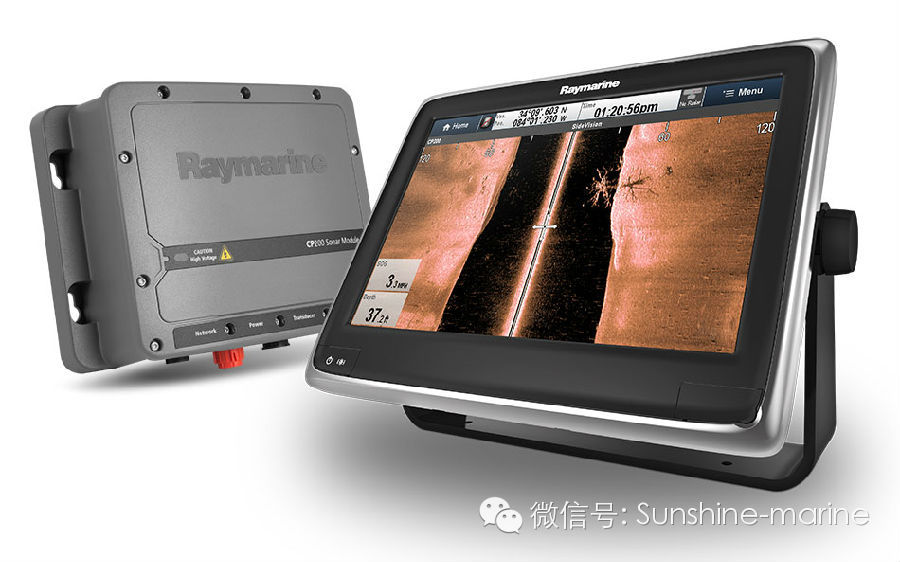

CP200CHIRP侧扫声纳能清晰显示船两侧的鱼群、鱼饵和水下结构,拓展您的水下视界。CP200跟Raymarine获奖的水下成像声纳(Downvision)使用了相同的CHIRP声纳技术,CHIRP的信号处理技术使您看得更远、更清晰,比传统侧扫声纳能探测到更多的鱼群。


主要特征

    • 可兼容aSeries、 cSeries、eSeries以及gS Series多功能显示器

    • 与多种声纳兼容:可同时观测CHIRP侧扫以及其他信号源

    • 可显现两边长达183米(600英尺)范围内的鱼类、诱饵和水底构造

    • CHIRP信号处理技术可显现出相片级别的清晰影像

    • 可与雷松数字声纳、CHIRP变频声纳以及CHIRP水下成像声纳进行无缝衔接

• 可通过调节CPT-200传感器来优化浅水区域或深水区域的扫描效果


双核独立阵列传感器

一流的侧扫性能使用两个带有专用的CHIRP声纳频道的高性能阵列传

感器。

低角度设置用于深水区域

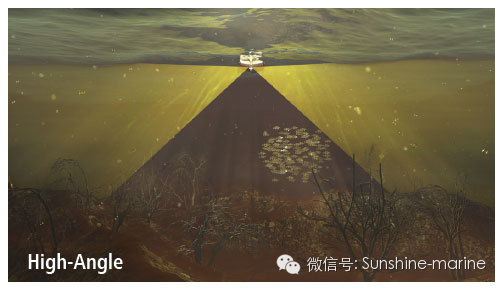

高角度设置用于浅水区域


看的更远

独立可调的阵列传感器,可使垂钓者预设其侧扫传感器的角度,相应地用于浅水或深水区,左右声纳成像最远达到船的每侧183米。




易于联网

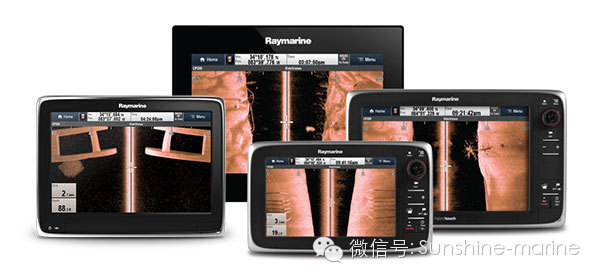

CP200可以连接Raymarine LightHouse II多功能显示器,包括a系列,c系列,e系列,gS系列系统

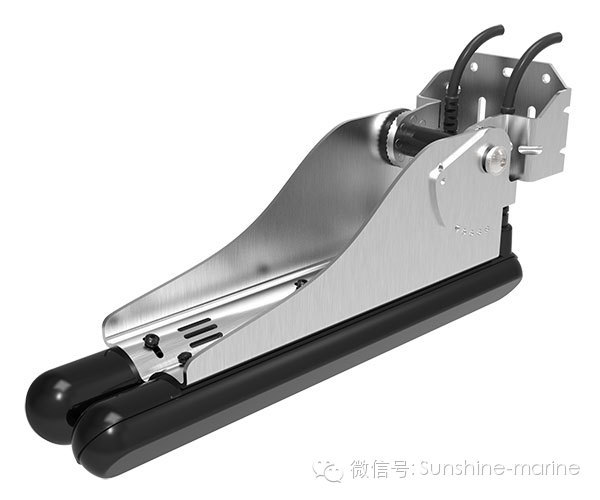

CPT-200: 侧扫声纳传感器



设计高性能CHIRP 声纳, CPT-200传感器完美地匹配了CP200侧扫声纳模块

双独立传感器探头,使用两个带专用CHIRP声纳通道的高性能传感器探头,实现同类产品中最佳的旁测扫描。

CPT-200主要性能

•外挂式安装

•独立可调左右舷排列,可对浅、中、深水区扫描

•坚固的不锈钢装载器,带可复位撞击保护

•CPT-200侧扫传感器有受专利保护的弹回导向设施,它可使传感器在碰到物体或碎片弹回的情况下轻易地回到其原来的位置

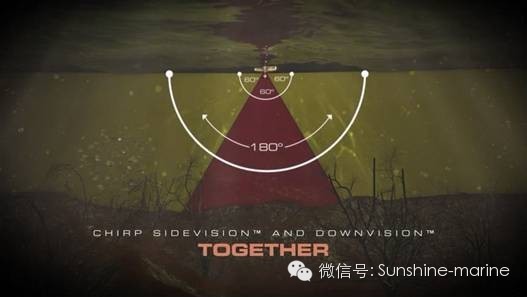

侧扫声纳与水下成像声纳的结合将CP200与CHIRP水下成像声纳(DownVision™)结合可获得声纳探测的极致效果,使您对水下环境180度视野内的一切事物了如指掌。用网络连接CP100 声纳模块或a系列多功能显示器可增加水下成像效果(仅DownVision™模式)




CP200 规格参数
兼容
带LightHouse™   II 软件版本10或更高版本的a系列、c系列、e系列以及gS系列多功能显示系统
声纳类型
CHIRP侧扫声纳
额定电源电压
12/24V DC
工作电压范围
10.2-31.2V DC
功率
3W
工作温度范围
0ºC至+55ºC
存储温度范围
-30ºC至+70ºC
防水标准
IPX6和IPX7
接口
电源(电源线)、传感器(9针接头)以及Raynet网络接头
传感器CPT-200
最大垂直范围1200英尺,左右水平183米(600英尺)
独立声纳通道
2(左1、右1)







t611t611 来自: 中国
太先进了,让鱼儿无处可藏!!!
2014-10-3 22:03
FelixLee 来自: 广东广州
有钱就买一个.......哦, 先买艘船吧 !
2014-12-24 09:56
朴喜 来自: 北京
amazon.com上面好像卖小600美元!
2015-10-28 00:55
转载请注明,译自我要航海网 @朴喜
帆船维修 来自: 中国
不错的东西,就是银子有限呀
2015-12-31 17:18
寻宝太号 来自: 广东深圳
提示: 作者被禁止或删除 内容自动屏蔽
2016-8-8 16:44
职业寻宝人,现在需要条船。
